1.規格型號和安規認證
MODEL  NUMBER  AND  SAFETY  CERTIFICATION


• 品名規格：系列號+額定電流+額定電壓+認證符號

   Model  Number:  Part  Number+Rated Current+Rated Voltage+Approvals.
例子[example]:
3CTU     1A     250V                      1)系列號  Part  Number
                                                   2)額定電流  Rated  Current
1）         2）    3）                       3)額定電壓  Rated  Voltage
1-2 額定電流和額定電壓
Rated Current  And  Voltage
額定電流： 100mA~10A
Rated Current: 100mA~10A
額定電壓;125V/250V AC
Rated  Voltage:125V/250V AC
1-3標示Marking
保險絲上需有下列標示
The fuse shall have the following marking:
規格：特性符號+額定電流+額定電壓
Specification:Characteristic  Symbol+Rated Voltage
   100mA~800mA : _mA250V    1A~10A:_A250V
Trade mark:The Manufacture’s Logo+Part Number+Approvals
 100mA~6.3A:


注意：對標示字樣大小沒有規定
Note:Size of the markings have not be specified.

2.適用範圍
SCOPE
適用於一般電子設備。Used in electronic equipment.
3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE
3-1 工程圖（單位：mm）
Outline Drawing and Dimensions(Unit:mm)


 3-2結構
Structure

編號 No.	元件 Component	材質 Material	數量 Quantity
(1)	熔絲 Wire	合金 Alloy	1
(2)	銅帽 Cap	黃銅鍍鎳 Brass with mickel plated	2
(3)	本體 Body	玻璃管 Ceramic tube	1
(4)	引線 Lead	鍍錫銅線 Tinned Copper wire	2


 4.外觀及形狀
APPEARANCES AND CONFIGURATION
 4-1外觀：不應有破碎、明顯的汙斑
Appearances:There shall no fragmentation and of remarkable blotch.
 4-2形狀：帶腳的保險絲
Configuration:Axial Leaded Fuse.

 5.物理特性
PHYSICAL CHARACTERISTIC
 5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力，持續1分鐘。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.

 6.電氣特性
ELECTRICAL CHARACTERISTICS
熔斷/電流特性：
Pre-Arcing Time/Current Characteristic

 a、Breaking capacity（分断能力）(Time Lag and Fast Acting)

50A

125V/250V

AC

b、Electrical characteristics
 Time Lag

Rated current	% of Ampere	Opening Rating Time
100mA~ 10A	***	200%
	4 hours, Minimum	60 seconds, Max.

c、Temperature character
     When *** of rating the temperature rise doesn’t exceed 75℃.
 d、ORDERING INFORMATION:

Catalog Number	Ampere Rating	Voltage Rating	Nominal Resistance Cold mOhms	Nominal Melting i2tA2Sec.	Agency Approvals
					UL	CSA		CQC
3CTU-.100	.100	125/250V	7.5100	0.00250	×		×		×
3CTU-.125	.125	125/250V	2.9750	0.00360	×		×		×
3CTU-.200	.200	125/250V	2.4850	0.0158	×		×		×
3CTU-.250	.250	125/250V	1.7520	0.0250	×		×		×
3CTU-.300	.300	125/250V	1.1710	0.0322	×		×		×
3CTU-.400	.400	125/250V	0.3035	0.0750	×		×		×
3CTU-.500	.500	125/250V	0.2270	0.132	×		×		×
3CTU-.600	.600	125/250V	0.1504	0.469	×		×		×
3CTU-.800	.800	125/250V	0.1110	0.926	×		×		×
3CTU-001	1.00	125/250V	0.0930	1.22	×		×		×
3CTU-01.5	1.50	125/250V	0.0510	3.51	×		×		×
3CTU-01.6	1.60	125/250V	0.0490	3.71	×		×		×
3CTU-002.	2.00	125/250V	0.0405	6.70	×		×		×
3CTU-02.5	2.50	125/250V	0.0342	9.25	×		×		×
3CTU-003.	3.00	125/250V	0.0245	18.3	×		×		×
3CTU-004.	4.00	125/250V	0.0193	28.1	×		×		×
3CTU-005.	5.00	125/250V	0.0113	58.8	×		×		×
3CTU-006.	6.00	125/250V	0.0095	77.2	×		×		×
3CTU-007.	7.00	125/250V	0.0084	94.7	×		×		×
3CTU-008.	8.00	125/250V	0.0077	114.0	×		×		×
3CTU-010.	10.0	125/250V	0.0070	224.0	×		×		×

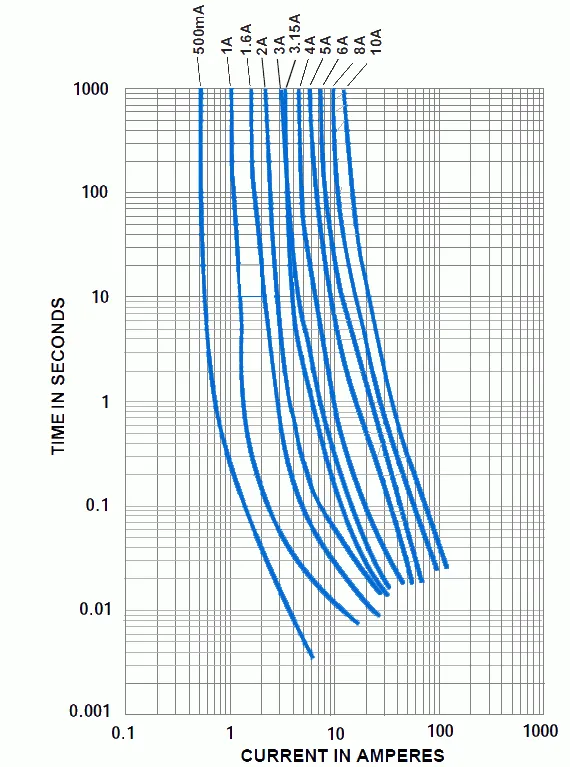

 Average Time Current Curves

 7.環境特性
 ENVIRONMENTAL SPECIFICATION
 7-1 操作溫度範圍：-5℃~60℃
 Operating Temperature: -5℃~60℃
 7-2 保存條件
Storage Conditions
溫度：+10℃~60℃
 Temperature: +10℃~60℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下，相對濕度為95%下最多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.

 8.焊接條件
SOLDERING PAAMETERS
 8-1波峰焊
Wave Solder
焊接溫度：260±5℃
 Soldering Temperature:260±5℃
焊接時間：4 Sec. Max.
 Soldering Time:4 Sec.Max.
 8-2手工焊錫
Manual Solder
焊接溫度：350±5℃
 Soldering Temperature: 350±5℃
焊接時間：3 Sec. Max.
 Soldering Time: 3 Sec. Max.
